В САПР электроники Delta Design ведение базы радиоэлектронных компонентов осуществляется с помощью менеджера библиотек. Менеджер библиотек позволяет решать следующие задачи:
Добавлять в базу данных радиоэлектронные компоненты |
Формировать в рамках базы данных наборы компонентов |
Вносить в базу данных изменения, поддерживая её актуальное состояние |
Осуществлять импорт и экспорт данных |
Система позволяет производить обмен данными между библиотеками при помощи менеджера импорта и экспорта библиотек Delta Design, гарантируя общую полноту и сохранность данных каждого компонента. Также поддерживается импорт библиотек из популярных САПР электроники P-CAD 2006, Altium Designer (доступно в Delta Design 3.0 и выше) и PADS (доступно в Delta Design 3.5).
Работа с библиотеками
Для работы с библиотечными данными предназначены специализированные редакторы. Каждый редактор позволяет добавлять в систему данные (создавать УГО и ТПМ, описывать контакты компонента и т.д.), а также редактировать уже имеющуюся информацию.
Библиотечный компонент может содержать информацию о целой линейке компонентов. Для этого используется механизм элементов серии, где элементом серии является конкретная технологическая реализация компонента. Элементы серии отличаются друг от друга значением какого-либо технического параметра и/или корпусом, но при этом, принципиально, являются одним компонентом. Такой механизм позволяет установить однозначное соответствие между компонентом в базе данных и техническим описанием (datasheet). Такой подход позволяет упростить базу данных, т.к. не требует создания отдельного компонента для каждого элемента серии.
Формирование базы компонентов
Формирование базы радиоэлектронных компонентов предусматривает классификацию компонентов по типам — компоненты одного типа объединяются в семейство. Семейство указывает на принадлежность компонента к тому или иному типу, а также определяет позиционное обозначение на электрической схеме и перечень технических характеристик. Для добавляемого в базу данных компонента необходимо указать принадлежность к определенному семейству, тем самым определив список технических характеристик. Такой механизм ведения базы компонентов позволяет четко выстраивать структуру библиотеки в соответствии с типом и техническими характеристиками, присущими компонентам.
За основу для составления списка семейств принята классификация стандарта ГОСТ — 2.710. При необходимости классификация компонентов может быть полностью изменена пользователем.
В Delta Design для описания компонента используются следующие данные:
- Набор топологических посадочных мест (ТПМ)
- ТПМ — отображение компонента на печатной плате, представленное в виде участка платы, на котором расположен компонент. Посадочные места могут быть заданы в строгом соответствии со стандартом IPC-7351. Для оптимизации работ по созданию ТПМ в программе предусмотрен мастер создания посадочных мест

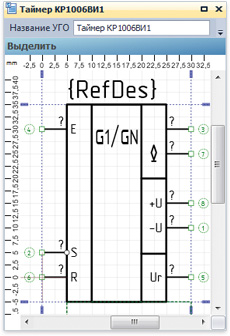

- Набор условных графических обозначений (УГО)
- Описание контактов компонента
- Табличное представление информации о всех контактах компонента, указывающее на структурное разделение компонента, для случаев, когда компонент содержит в одном корпусе несколько модулей (секций). С помощью данной таблицы задаются свойства контактов компонентов и определяется соответствие между контактом компонента, контактной площадкой на ТПМ и выводом на УГО.
- Технические характеристики компонента
- Список параметров, который определяется семейством, к которому принадлежит компонент. Значения параметров задаются для каждого конкретного компонента. Значения параметров конкретной технической характеристики (например, рабочее напряжение, номинал и т.д.) могут быть переданы для отображения на УГО и ТПМ.
- Дополнительные данные
- Система обеспечивает повторное использование описания частей компонента для ускорения работы.
